Selon la Norme E.21-10 Service d’électricité en basse tension 10e édition (Livre bleu) d’Hydro-Québec, pour un branchement souterrain de 200 A, quel est le diamètre minimal du conduit rigide en PVC approuvé par Hydro-Québec afin de relier l’embase individuelle et la canalisation souterraine du distributeur ? A) 75 mm de diamètre B) 100 mm de diamètre C) 150 mm de diamètre D) 200 mm de diamètre

La réponse est A) 75 mm de diamètre

L'article 3.4.1 de la Norme E.21-10 Service d’électricité en basse tension 10^e édition nous indique le type de canalisation à utiliser pour relier l’embase, la boîte de tirage ou la boîte de jonction et la canalisation souterraine.

[…]

3.4 Conduit

3.4.1 Description

Un conduit rigide en PVC d’au moins 75 mm de diamètre, approuvé par Hydro-Québec, doit être fourni et installé par le maître électricien aux frais du client pour relier l’embase, la boîte de tirage ou la boîte de jonction et la canalisation souterraine.

Le conduit rigide en PVC doit avoir un diamètre minimal de 100 mm lorsque l’intensité nominale ou la somme des intensités nominales des coffrets de branchement est de 600 A ou plus et que la canalisation souterraine est munie de garnitures de tirage de type L.

En pareil cas, un manchon réducteur de 100 à 75 mm est installé, s’il y a lieu, entre le conduit rigide en PVC et la canalisation souterraine.

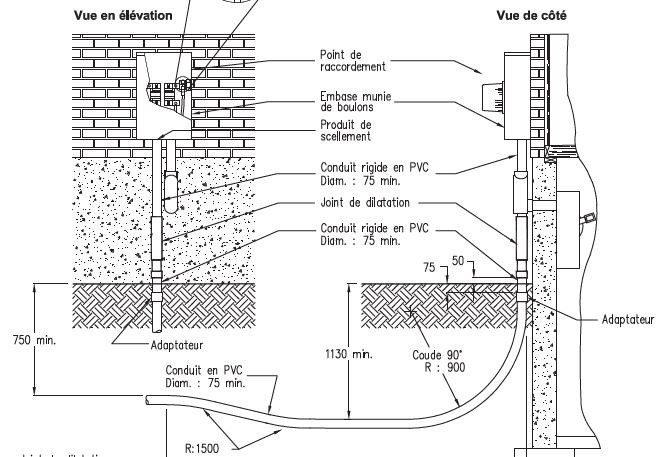

Pour faciliter le tirage des câbles, il est recommandé d’utiliser des coudes ayant un rayon de courbure minimal de 900 mm sur tout le trajet de la canalisation souterraine. (Voir les illustrations 3.01, 3.02, 3.04 et 3.07 à 3.10)

[…]
