De quelle façon doit-on raccorder un conducteur d’aluminium à une borne serre-fils?

Publié le

Le Code de construction du Québec, Chapitre V – Électricité 2018 spécifie la manière de le réaliser à l’article 12-118 au paragraphe 6.

12-118 Raccordement aux bornes et joint des conducteurs en aluminium

[…]

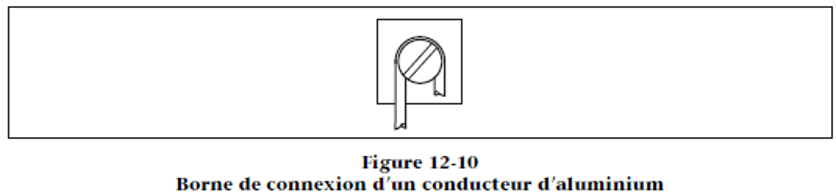

6) La connexion des conducteurs en aluminium aux dispositifs de câblage comportant des bornes serre-fils avec vis autour desquelles les conducteurs peuvent former une boucle doit être effectuée en enroulant les conducteurs autour des vis dans le sens des aiguilles d’une montre, réalisant ainsi les trois quarts d’une boucle, un seul conducteur étant raccordé à une même vis.

[…]



Voir illustration explicative ici.

Extrait du Guide explicatif du Code Canadien de l’électricité, édition 2015
