Raccordement d’une embase 320 A (120/240 V) avec câbles armés : précautions à respecter

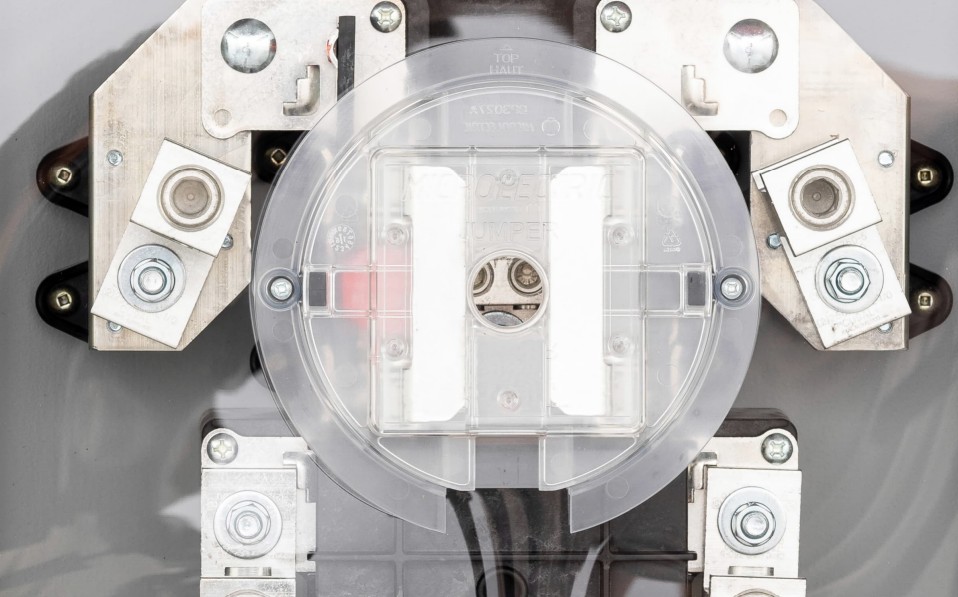

Nous avons abordé comme sujet ces dernières semaines le raccordement d’une embase 320 A, 120/240 V, avec câbles armés. Nous souhaitons y revenir afin d’ajouter des informations complémentaires et insister sur les précautions à prendre.
Lorsque vient le temps de raccorder une embase de 320 A (120/240 V) en utilisant des câbles armés plutôt que des conduits en PVC avec conducteurs isolés de type RW90, certaines mesures additionnelles doivent impérativement être respectées. Ces précautions visent à assurer la sécurité de l’installation ainsi que sa conformité aux exigences du Chapitre V-Électricité du Code de construction du Québec (Code).
En effet, lors de l’utilisation de câbles armés de type ACWU ou TECK pour réaliser le branchement, une précaution essentielle consiste à éviter la création de chemins parallèles pour le courant de retour du neutre, aussi appelé courant de déséquilibre.
Ce type de courant, normalement destiné à circuler exclusivement dans le conducteur neutre, peut aussi emprunter l’armure du câble et le conducteur nu de continuité des masses (CDM) si la vis de continuité des masses (vis en laiton) de l’embase 320 A n’est pas retirée. Cette situation est d’autant plus problématique que si le coffret du branchement referme une vis ou une tresse de continuité des masses, celle-ci devra demeurer en place.
Rappelons que si une vis ou une tresse de continuité des masses n’est pas fournie avec le coffret du branchement, l’article 10-614 du Code permet l’utilisation d’un cavalier de jonction de grosseur appropriée selon l’article 10-814.
Cette précaution s’impose, car l’armure des câbles ACWU ou TECK est électriquement reliée aux boîtiers métalliques par l’entremise des connecteurs mécaniques du câble. Dans certains cas, cette armure est également en contact direct avec le conducteur nu de CDM intégré au câble. En présence de ces liaisons multiples, et si la vis en laiton de l’embase est laissée en place, un chemin de retour parallèle au conducteur neutre peut se former entre le coffret de branchement et l’embase, contrevenant ainsi aux principes de sécurité du Code.
Pour éviter cette configuration indésirable, il est donc impératif de retirer la vis de continuité des masses (vis en laiton) située dans l’embase 320 A et d’isoler le neutre du branchement sur toute sa longueur lorsque des câbles armés sont utilisés. Il faut ensuite s’assurer que le conducteur de CDM du câble est correctement raccordé aux deux extrémités du parcours, soit du côté du coffret de branchement et du côté de l’embase. Cette méthode garantit la continuité des masses de l’embase, tout en supprimant les chemins parallèles indésirables pour le courant de déséquilibre.
À l’inverse, lorsque des conduits en PVC sont utilisés avec des conducteurs de type RW90, la problématique est différente. Dans ce cas, aucun chemin parallèle ne peut se former via les conduits en PVC. Il devient alors nécessaire de laisser en place la vis de continuité des masses (vis en laiton) l’embase 320 A, afin d’assurer la continuité des masses de cette dernière par l’entremise du conducteur mis à la terre du branchement, soit le conducteur neutre. Cependant, si un neutre isolé est requis, il faut retirer la vis de continuité des masses (vis en laiton) même avec l’utilisation de conduit en PVC. Dans ce cas, il faut s’assurer de la continuité des masses de l’embase en utilisant un conducteur de CDM.
En résumé, l’utilisation de câbles armés (ACWU ou TECK) pour raccorder une embase 320 A, 120/240 V, exige une attention particulière quant à la gestion des chemins de retour du courant de déséquilibre, en raison de la présence de l’armure. La principale précaution à retenir est le retrait systématique de la vis de continuité des masses dans l’embase, afin d’éviter la création de chemins parallèles.
