Que représentent les conducteurs 1, 4, 5 et 8 qui alimentent un moteur monophasé fonctionnant sous une tension de 240 volts?

Le point 2.6.2 (figure 2-71) du Guide Technique 2007 de la CMEQ donne l'identification des conducteurs pour des moteurs monophasés. Les conducteurs 1 et 2 alimentent l'enroulement principal tandis que les conducteurs 5 et 8 représentent l'enroulement auxiliaire de démarrage. La figure 2-71 (page 2.41) qui comprend les fils 1 et 4, l'enroulement de marche et les fils 5 et 8 l'enroulement de démarrage.

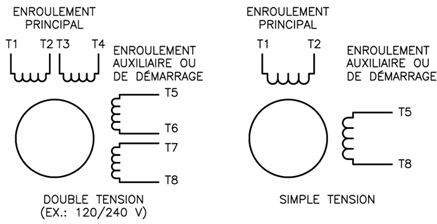

Croquis extrait du Guide Technique 2007 de la CMEQ (Figure 2-71) :

Standard NEMA

T1 - bleu
T2 - blanc
T3 - orange
T4 - jaune
T5 - noir
T6 - sans couleur
T7 - sans couleur
T8 - rouge
P1 - sans couleur particulière
P2 - brun
